Welche Antenne ist für mich die Richtige?
Scheibenantennen:

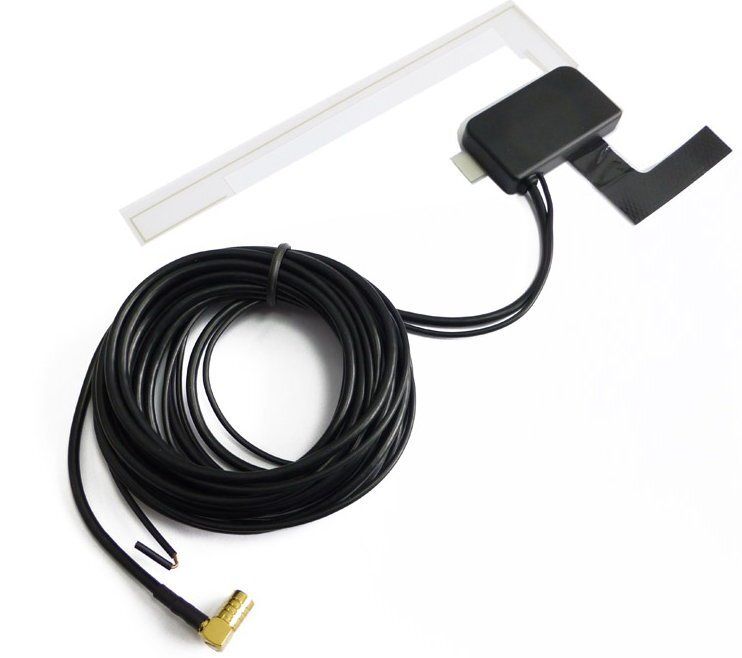

DAB+ Rundfunk wird im Sendebereich 174-240 MHz ausgestrahlt. Dies ist ungefähr die doppelte Frequenz vom UKW-Bereich (87,5-108 MHz). Die einfachste und schnellste Möglichkeit ist eine Scheibenantenne von innen auf die Windschutzscheibe zu kleben. Diese Antennen sind günstig und schnell zu montieren. Wir empfehlen Ihnen unseren Topseller, Antenne 41104:
Diese Antenne hat 3 Meter Anschlusskabel mit einer SMB-Buchse und kann direkt an alle Dension-DAB Produkte angeschlossen werden. Über die schwarze Leitung kann der Verstärker, Band III 15dB+/-3dB & L-Band 12dB+/-3dB, mit 12 Volt angesteuert werden, falls er nicht über Phantompower gespeist wird.

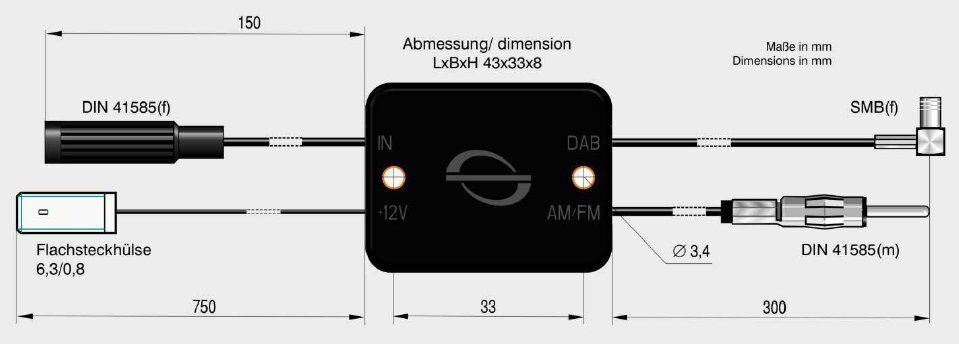

Splitter/Frequenzweichen:
Wenn eine verbaute UKW Antenne keinen Filter verwendet, kann mit einem Splitter aus dem übertragenen Signal vor dem Radio das Antennensignal in ein UKW-/DAB+ Signal aufgeteilt werden. Wir bieten dazu ein Reihe von Splittern mit unterschiedlichen Anschlüssen an.
Passive Antenne mit Splitter
Sollte die vorhandene aktive Antenne das Antennensignal filtern, also nur den UKW Bereich übertragen, dann empfehlen wir folgende Lösungen:
1. Aktive Antenne durch eine passive Antenne austauschen und vor dem Radio einen Splitter einsetzen. Damit kann man sich das Verlegen einer neuen Antennenleitung quer durch das Auto ersparen.
Wir empfehlen dazu die Passivantennen der Firma Bad Blankenburg:

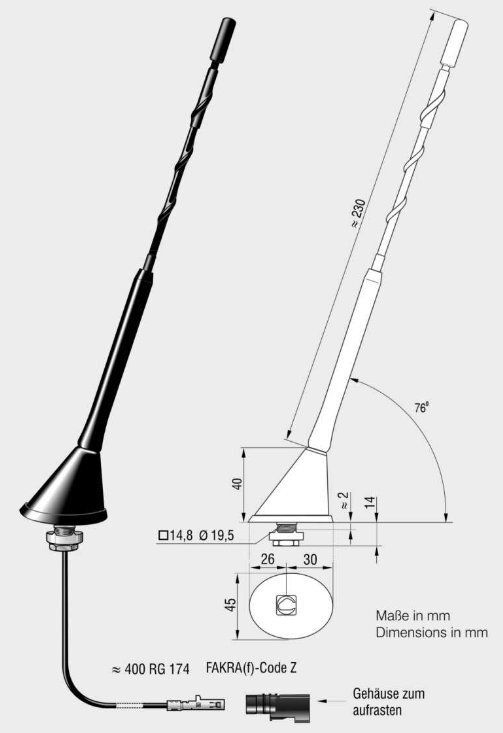

a) 16 V Dachantenne, passiv, ATBB_2116_01

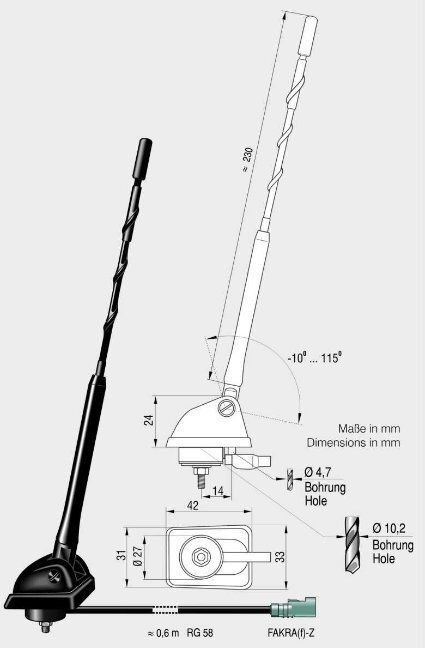

b) Dachantenne passiv, verstellbar von 10-115 Grad, ATBB_3940_01

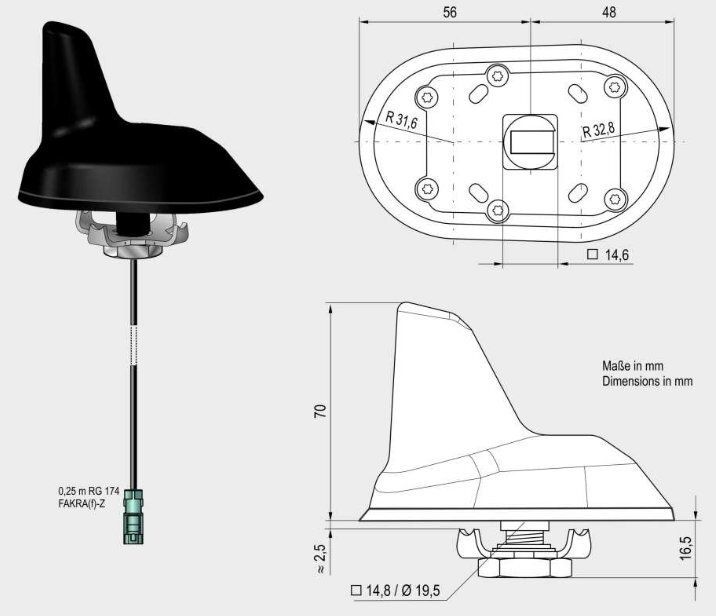

c) Hai Antenne, passiv, ATBB_3759_01
Aktive Antennen
oder 2. den Ausbau der vorhanden Antenne und Ersatz durch eine aktive Antenne:
Wir bieten hier folgende Lösungen an:
a) 16 V Antenne für DAB/UKW, ATBB_2118_01 - Unser Tipp!
a1) wie a, aber gleich mit 2 5 Meter Kabel, ATBB_2118_04
b) 16 V Antenne für DAB/UKW, GSM, ATBB_2121_01
c) Hai Antenne für DAB7UKW, ATBB_3775_01
d) Hai Antenne für DAB7UKW, GPS, ATBB_3785_01
e) Kombiflexantenne für DAB/UKW/GPS, ATBB3761_01
f) Kombiflexantenne für DAB/UKW/GPS/GSM, ATBB3766_01
Wohnmobilantenne:

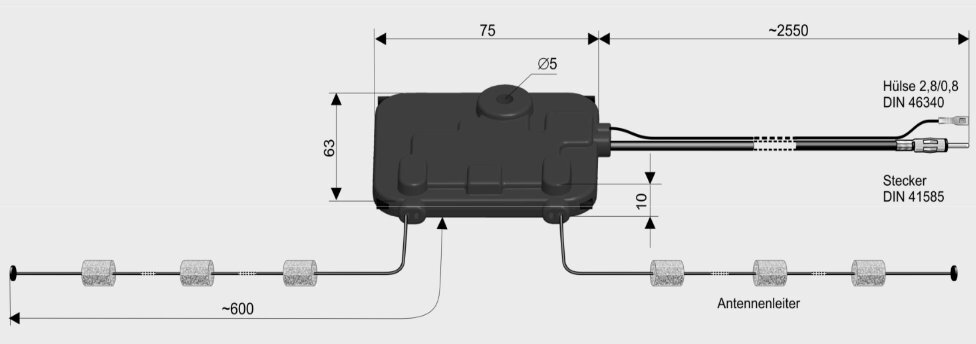

Für Sonderfahrzeuge bieten wir eine aktive UKW Antenne an, ATBB_5010_01, die mit dem Splitter ATBB-4724_02 auch für DAB+ verwendet werden kann. Die Antenne ist eine Dipolantenne, die keine eigene Verbindung zur Karosserie benötigt. Sie hat bereits einen eigenen Verstärker integriert. Typischer Einbauort ist ein Spoiler oder Kunststoffträger.

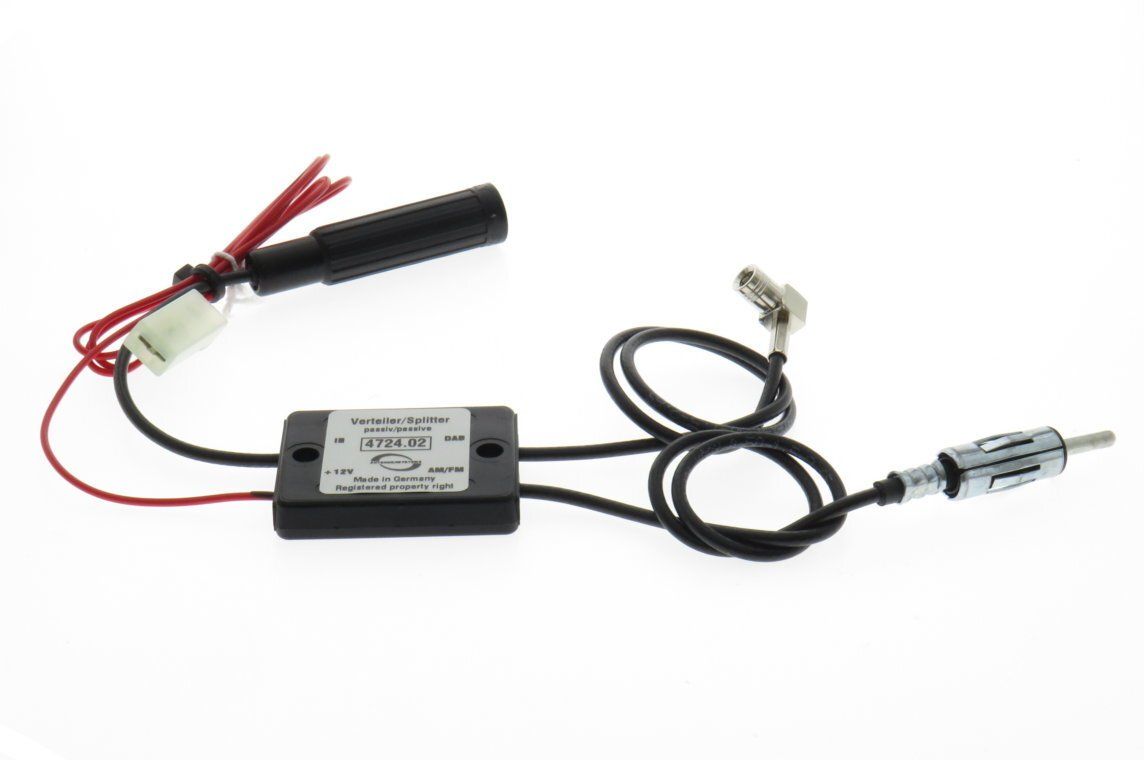

Passiver Splitter ATBB_4724_02 mi DIN/SMB Anschlüssen für Wohnmobilantenne ATBB_5010_01:
Neue Wohnmobilantenne 7677955
Speziell für GFK Aufbauten. Kann im Innnenbereich senkrecht z.B. im Schrank angeklebt werden!
Vorab ein Kommentar unseres Fachhändlers:
Hinweis: Spannungsversorgung über Phantompower des FM Bereiches durchführen!
(siehe Text unten):
Die Aktivantenne empfängt DAB+ Signale und AM/FM bzw. UKW Signale. Die Elektronik muss durch einen optionalen Phantomadapter, z.B. 8553 oder 8551, eingespeist oder durch ein Autoradio mit Phantomspeisung versorgt werden.
Selbstklebende Folienantenne zur senkrechten Montage hochkant oder quer. Die Folie ist stabil, kann aber leicht gekrümmt werden. Die Elektronik muss mit der Öse auf Masse gelegt werden oder mit einer guten Masseverbindung versorgt werden.
Ideal für Wohnmobile, Busse, Lieferfahrzeuge und Spezialfahrzeuge, in denen keine Standardantenne verbaut werden kann.
Technische Daten:
Abmessungen: Folie: 300 * 145 mm
Verstärker: 78*30*25 mm
Verstärkung: AM: 30dB, FM: 12 dB/87-108MHz, DAB+: 20dB/170-240MHz
Spannungsversorgung: 12 Volt über optionalen Phantomadapter oder vom Autoradio über den weißen Fakra (FM/UKW) Anschluß: Phantomversorgung vom FM/UKW Bereich ist auch für den DAB-Bereich notwendig und ausreichend!
Anschlüsse an Antenne:
Fakra Stecker schwarz für DAB+
Fakra Stecker weiß für AM/FM/UKW,
Kabellänge 240 mm </b>
Zubehör:
Für die Verlängerung der Kabel empfehlen wir folgende Artikel (Bei Radio mit DIN Anschluss und DAB+ Empfänger mit SMB Anschluss):
Für UKW-Signal, wenn Phantomeinspeisung benötigt wird:
9481 Bestes LowLoss Kabel mit Fakra Buchse-Fakra Buchse, 5 m mit
9653 Phantomadapter mit LowLoss Kabel Fakra Stecker - DIN Stecker oder
8692 RG58 Kabel Fakra Buchse-Fakra Buchse, 10 m mit
9653 Phantomadapter mit Fakra Stecker - DIN Stecker
Für UKW-Signal, wenn keine externe Phantomeinspeisung benötigt wird:
9483 Bestes LowLoss Kabel mit Fakra Buchse-DIN Stecker
8694 Bestes RG58 Kabel mit Fakra Buchse-DIN Stecker, 10 m
Für DAB+Signal:
9482 Bestes LowLoss Kabel mit Fakra Buchse-SMB Buchse, 5 m oder
8696 Bestes RG58 Kabel mit Fakra Buchse-SMB Buchse, 10 m

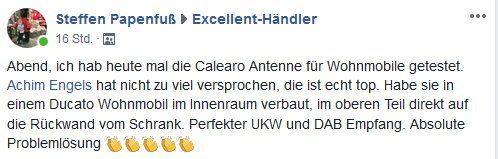

Kundenstimme aus Facebook 12.7.2018, Steffen P.:
„Abend, ich hab heute mal die Calearo Antenne für Wohnmobile getestet. Achim Engels hat nicht zu viel versprochen, die ist echt top. Habe sie in einem Ducato Wohnmobil im Innenraum verbaut, im oberen Teil direkt auf die Rückwand vom Schrank. Perfekter UKW und DAB Empfang. Absolute Problemlösung"
