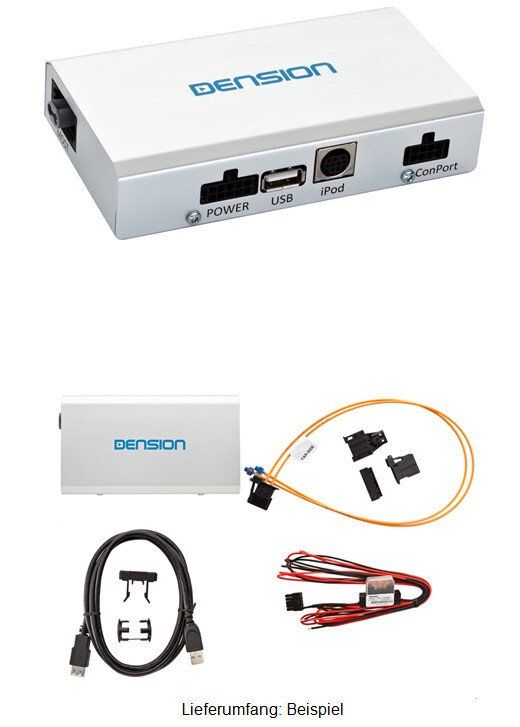

Gateway 500 Lite

A. Unterschiede zwischen dem GW500 (GW51MO2) und dem GW500 Lite (GWL1MO1)

• Gateway 500 Lite wurde für Fahrzeuge ohne Textdisplayfunktion entworfen.
• Hat nur einen Single FOT Stecker, deshalb ist eine CD-Wechsler Beibehaltung nicht möglich.
• Die Aux-Box ist nicht im Nachrüstpaket enthalten.
• Gateway 500 Lite hat keine Dip-Schalter, Konfigurationen müssen über USB eingestellt werden (die Standardeinstellung ist Mercedes). Für Mercedes muss in der Regel nichts weiter eingestellt werden.
• das iPod dock Kabel ist nicht im Lieferumfang enthalten.

B. iPod/iPhone/iPad Kompatibilität

Das Gateway funktioniert mit allen iPod und iPhone Modellen.

Bitte beachten Sie: Sie brauchen bestimmtes Dension Zubehör, um ans Gateway angeschlossen zu werden:

• 30-pin iPod Dock Kabel (IPO5DC9)
• Lightning Adapter für Gateway (LIA1GW0)

iPad: iPads arbeiten nur mit UI (simple remote Modus). Ladefunktion ist nur für iPad (1. Generation) verfügbar.

C. USB Kompatibilität

• USB Stick und Festplatte
• Dateisystem: FAT16/32
• Speicherkapazität: bis zu 250 GB Musikinhalt
• Musik Format: MP3, WMA und WAV

Wir empfehlen Marken USB-Sticks wie Kingston, Sandisk, Transcend, etc.

D. USB funktioniert nicht

In manchen Fällen, wenn der USB-Stick mit der USB Buchse des Gateways verbunden ist, blinkt er einmal oder die ganze Zeit (ohne das ein Audiotitel abgespielt wird).

Wenn ein USB-Stick an das Gateway angeschlossen wurde, beginnt es sofort den Index-Inhalt zu laden (LED am USB beginnt ständig zu blinken), um Titel so schnell wie möglich zu finden oder auszuwählen. Wenn ein großer Musikinhalt verfügbar ist (4 GB oder mehr) braucht es ein paar Minuten, in denen die Songliste nicht verfügbar ist. Wenn der Benutzer den Musikinhalt auf dem USB ändert, kann es sein, dass das Gateway die zuvor indizierten Songs nicht findet.

Wenn sie ein Problem mit dem USB Playback haben, folgen Sie den Schritten:


• warten Sie 1-2 Minuten, dann sollte das Playback starten.
• schalten Sie das System ‘AUS‘, entfernen Sie den Schlüssel von der Zündung, warten Sie
  1 Minute und schalten Sie das System wieder ‘EIN‘, das Playback sollte umgehend starten.
• löschen Sie alle ‘.bin‘ Dateien vom Hauptverzeichnis auf dem USB-Stick (die Indexdateien könnten beschädigt sein).
• downloaden Sie die ‘Gateway Indexer Software’ (nur Windows) von unserer Website. Diese macht genau das Gleiche wie das Gateway, nur schneller.

Wenn nichts weiter hilft benötigen Sie weitere Details über den USB-Stick:

• Größe (bis zu 250GB möglich)
• Marke (billige Sticks werden oft nicht unterstützt, wegen der geringen Qualität der Speicherchips)
• File System (Nur FAT16 & FAT32 werden unterstützt)
• Partition(Teilung): Es ist nur eine Partition möglich! Manche USB Laufwerke kommen mit freiem Backup und anderen Optionen, welche eine separate Partition nutzen, dies könnte zum Ausfall führen.
• überprüfen Sie ob ein zu schlechtes Nachrüst-Verlängerungskabel verwendet wurde. Wir empfehlen das Dension USB Kabel, Art. Nr. “D_USB2000“.
• überprüfen Sie das System mit einem anderen USB-Stick (mit nur wenigen Dateien darauf).

E. Firmware Update

Wir verbessern ständig unsere Firmware/Software. Deshalb ist es sehr empfehlenswert, ein Firmware-Update durchführen, wenn ein Problem auftritt. Der Update-Vorgang auf Geräten mit einem USB-Anschluss ist einfach.

• Öffnen Sie die Update Datei von der Update Paketdatei und kopieren Sie diese in das Stammverzeichnis des USB-Sticks. Verbinden Sie den USB-Stick an das Gateway Lite, während es eingeschaltet ist
• Wenn ein iPod angeschlossen ist, können Sie ihn lassen wie er ist, auch wenn er im Wiedergabemodus ist.
• Der Update-Vorgang startet automatisch innerhalb von wenigen Sekunden und dauert ca.
  1 Minute. Trennen Sie den USB-Stick in dieser Zeit nicht. Während des Updates wird die Head Unit (Autoradio) vielleicht in den Tuner Modus wechseln und das Gateway neu starten.
• Wenn Sie fertig sind, wechseln Sie die Quelle in CD-Wechsler Modus, um das Gateway erneut zu nutzen.

Nach erfolgreichem Update ist die Update Datei vom USB-Stick gelöscht und die GW_EES.BIN Datei erscheint mit der neuen Softwareversion.

Wenn die Firmware-Aktualisierung nicht erfolgreich war, könnte dies bedeuten:

• Es gab keinen Musikinhalt auf dem USB Laufwerk, deshalb hat das Gateway Lite BT ihn nicht wahrgenommen.
• Es gab mehr als eine Partition auf dem USB-Stick.
• Der USB-Stick war in NTFS formatiert (oder irgendetwas anderes als FAT16/32).
• Das Gateway Lite BT Gerät wurde bereits aktualisiert => prüfe GW_EES.BIN.

Wenn das Gerät nach dem Update nicht funktionsfähig ist: (Dies geschieht meist, wenn der Benutzer den USB-Stick oder den Strom während des Updates trennt).

• versuchen Sie auf die vorherige Version downzugraden.
• trennen Sie das Gerät vom Strom und verbinden Sie es erneut.

F. Installations- und Programmierungsfragen

Bitte beachten Sie:


1. Das Interface muss der letzte Teilnehmer im Ring sein. Ansonsten arbeiten die anderen Ringteilnehmer nicht richtig.
2. Der Werk CD-Wechsler kann nicht weiter benutzt werden.
3. Eine Programmierung ist erforderlich, wenn kein CD-Wechsler vorhanden war, z.B. bei BMW, Mercedes, Porsche und Saab.
4. Bitte beachten Sie die Richtung des Lichtes.
5. Die Spannungsversorgung muss immer 12 Volt Dauerplus sein. Besonders bei BMW muss beachtet werden, dass manche Spannungen nach entfernen des Schlüssels und andere nach ca. 15 Minuten abschalten.
6. Da es keine Dip-Schalter gibt müssen die Einstellungen per Konfigfile erfolgen. Siehe nächster Punkt (G.). Mercedes ist die Standardeinstellung. Hier entfällt das Laden des Konfigfiles.

G. Konfiguration des Geräts

Da es keine Dip-Schalter gibt, sind die Einstellungen nur mit dem Konfigfile nach der Installation möglich. Gehen sie auf www.dension.com in den “Supportbereich” und dort unten auf “Downloads”.

1. Kopieren Sie die ausgewählte GW_CFG.BIN Datei ins Hauptverzeichnis des USB-Sticks
2. Verbinden Sie den USB-Stick mit dem GWL MOST, wenn es nicht angeschaltet ist
3. Bitte verbinden Sie das Powerkabel mit dem GWL MOST.
4. Das GWL startet mit dem booten. In der Zwischenzeit wird der Konfigurationsvorgang automatisch starten. Warten Sie mehr als eine Minute.
5. Verbinden Sie das GWL mit dem MOST Ring.
6. Schalten Sie die Zündung und Head Unit ein und testen Sie die GWL Funktionen.
7. Beenden Sie die Installation des Gateway Lite MOST.
